Ein Reset Knopf für einen Raspberry Pi2

Bei dem Mini Computer Rapsberry Pi wurde so stark auf die Kosten geachtet das sogar auf die Anschlüsse für einen Resetschalter verzichtet wurde.

Eigentlich kommt man auch gut ohne aus. Nur wenn man den Pi mit Openelec verwendet besteht häufiger die Notwendigkeit diesen neu zustarteten.

Glücklicherweise wurden zu mindesten die Schaltung darauf vorbereitet selber einen Schalter nachzurüsten.

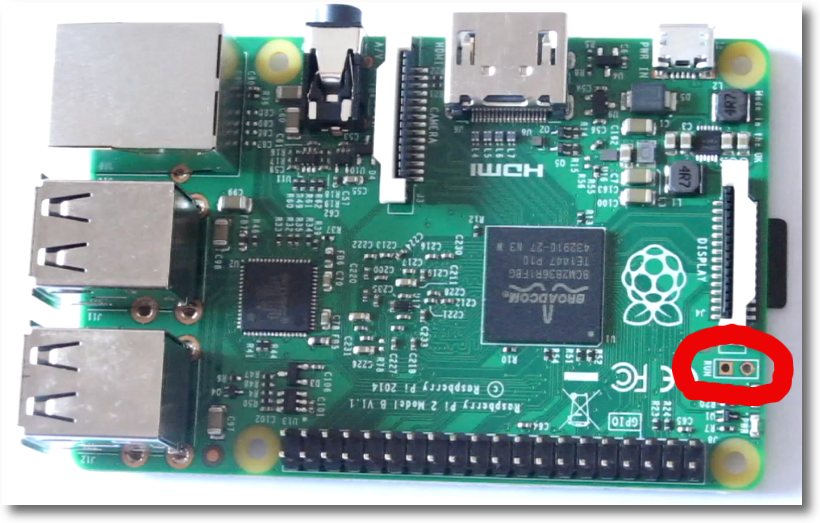

Auf diesem Bild sind die Bohrungen gekennzeichnet.

alternat-txt

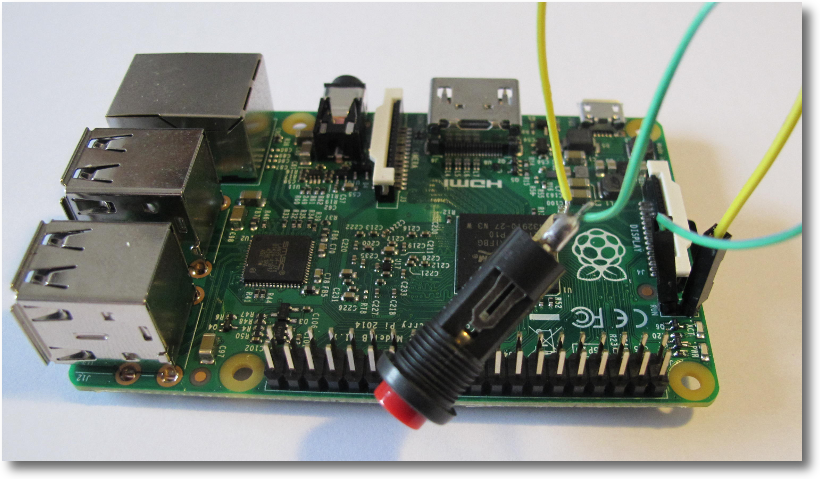

In diese beiden Löcher kann man recht einfach die Kabel für einen Resetschalter verlöten

alternat-txt

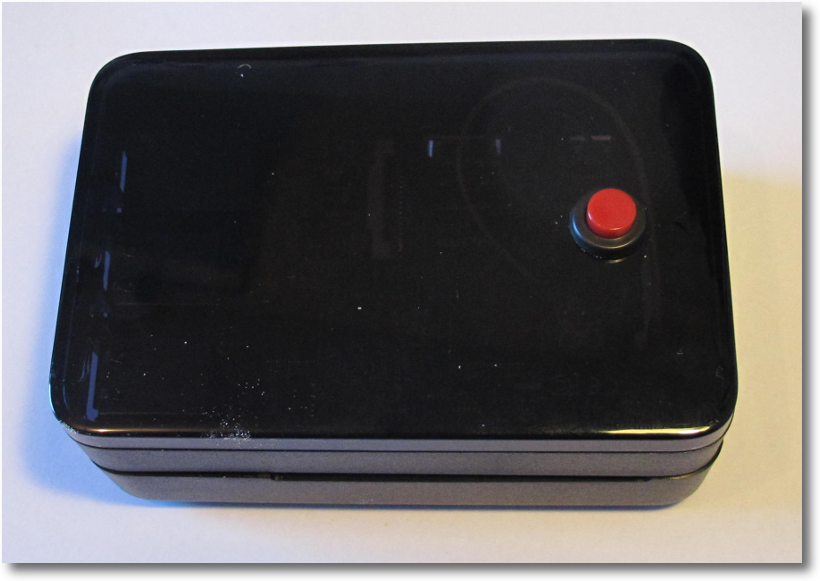

Und dann den Schalter durch ein Loch im Gehäuse befestigen.

alternat-txt

14.3.15 Weitere Beiträge zu: raspberrypi
